UPNAvrupa UPN standart kanalların ölçüleri ve özellikleri

Avrupa Standart Kanal Kirişler

Boyutlar:
DIN 1026-1: 2000, NF A 45-202: 1986

Tolerans Değerleri:
EN 10279: 2000

Yüzey Durumu:
EN 10163-3: 2004 standartına uygun olarak sınıfı C, alt sınıf 1

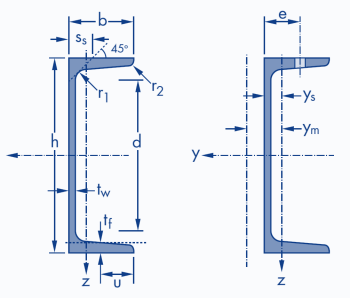

UPN Profil Ağırlıkları ve Ölçüleri
İsim Ağırlık Boyutlar   Detaylar Yüzey
  G
kg/m
h
mm
b
mm
tw
mm
tf
mm
r1
mm
r2
mm
A
mm2x102
d
mm
Ø emin
mm
emax
mm
AL
m2/m
AG
m2/t
U 40 x 20* 2,87 40 20 5 5,5 5 2,5 19 3,66 0,150 51,20 - - -
U 50 x 25* 3,86 50 25 5 6 6 3 26 4,92 0,180 48,22 - - -
U 60 x 30* 5,07 60 30 6 6 6 3 36 6,46 0,220 44,06 - - -
U 65 x 42* 7,09 65 42 5,5 7,5 7,5 4 34 9,03 0,280 39,58 - - -
UPN 80* 8,65 80 45 6 8 8 4 11,02 47 - - - 0,321 37,10
UPN 100* 10,6 100 50 6 8,5 8,5 4,5 13,50 64 - - - 0,372 35,10
UPN 120 13,4 120 55 7 9 9 4,5 17,00 82 - - - 0,434 32,52
UPN 140 16,0 140 60 7 10 10 5 20,40 98 M 12 33 37 0,489 30,54
UPN 160 18,8 160 65 7,5 10,5 10,5 5,5 24,00 115 M 12 34 42 0,546 28,98
UPN 180 22,0 180 70 8 11 11 5,5 28,00 133 M 16 38 41 0,611 27,80
UPN 200 25,3 200 75 8,5 11,5 11,5 6 32,20 151 M 16 39 46 0,661 26,15
UPN 220 29,4 220 80 9 12,5 12,5 6,5 37,40 167 M 16 40 51 0,718 24,46
UPN 240 33,2 240 85 9,5 13 13 6,5 42,30 184 M 20 46 50 0,775 23,34
UPN 260 37,9 260 90 10 14 14 7 48,30 200 M 22 50 52 0,834 22,00
UPN 280 41,8 280 95 10 15 15 7,5 53,30 216 M 22 52 57 0,890 21,27
UPN 300 46,2 300 100 10 16 16 8 58,80 232 M 24 55 59 0,950 20,58
UPN 320* 59,5 320 100 14 17,5 17,5 8,75 75,80 246 M 22 58 62 0,982 16,50
UPN 350 60,6 350 100 14 16 16 8 77,30 282 M 22 56 62 1,047 17,25
UPN 380* 63,1 380 102 13,5 16 16 8 80,40 313 M 24 59 60 1,110 17,59
UPN 400* 71,8 400 110 14 18 18 9 91,50 324 M 27 61 62 1,182 16,46

  h ≤ 300 h > 300
u b/2 B - tw/2
Flanş Eğimi 8% 5%

IPE Profillerin Statik Değerleri
İsim Ağırlık Güçlü Eksen y-y Zayıf Eksen z-z
  G
kg/m
Iy
mm4
(x103)
Wel.y
mm3
(x103)
Wpl.y
mm3
(x103)
iy
mm
(x10)
Avz
mm2
(x102)
Iz
mm4
(x103)
Wel.z
mm3
(x103)
Wpl.z
mm3
(x103)
iz
mm
(x10)
Ss
mm
It
mm4
(x104)
Iw
mm6
(x109)
ys
mm6
(x10)
ym
mm6
(x10)
U 40 x 20 2,87 7,62 3,81 4,91 1,44 1,96 1,15 0,86 1,65 0,56 13,4 0,39 0,003 0,67 1,03
U 50 x 25 3,86 16,9 6,76 8,52 1,85 2,52 2,50 1,48 2,84 0,71 14,6 0,59 0,009 0,81 1,36
U 60 x 30 5,07 31,7 10,56 13,3 2,21 3,54 4,53 2,16 4,19 0,84 15,8 0,89 0,024 0,90 1,52
U 65 x 42 7,09 57,7 17,77 21,7 2,53 3,68 14,1 5,06 9,38 1,25 18,0 1,61 0,082 1,39 2,58
UPN 80 8,65 106 26,6 32,3 3,10 4,90 19,4 6,38 11,9 1,33 19,4 2,20 0,18 1,42 2,65
UPN 100 10,6 206 41,2 49,0 3,91 6,46 29,3 8,49 16,2 1,47 20,3 2,81 0,41 1,55 2,93
UPN 120 13,4 364 60,7 72,6 4,62 8,80 43,2 11,1 21,2 1,59 22,2 4,15 0,90 1,60 3,03
UPN 140 16,0 605 86,4 103 5,45 10,41 62,7 14,8 28,3 1,75 23,9 5,68 1,80 1,75 3,37
UPN 160 18,8 925 116 138 6,21 12,60 85,3 18,3 35,2 1,89 25,3 7,39 3,26 1,84 3,56
UPN 180 22,0 1350 150 179 6,95 15,09 114 22,4 42,9 2,02 26,7 9,55 5,57 1,92 3,75
UPN 200 25,3 1910 191 228 7,70 17,71 148 27,0 51,8 2,14 28,1 11,9 9,07 2,01 3,94
UPN 220 29,4 2690 245 292 8,48 20,62 197 33,6 64,1 2,30 30,3 16,0 14,6 2,14 4,20
UPN 240 33,2 3600 300 358 9,22 23,71 248 39,6 75,7 2,42 31,7 19,7 22,1 2,23 4,39
UPN 260 37,9 4820 371 442 9,99 27,12 317 47,7 91,6 2,56 33,9 25,5 33,3 2,36 4,66
UPN 280 41,8 6280 448 532 10,9 29,28 399 57,2 109 2,74 35,6 31,0 48,5 2,53 5,02
UPN 300 46,2 8030 535 632 11,7 31,77 495 67,8 130 2,90 37,3 37,4 69,1 2,70 5,41
UPN 320 59,5 10870 679 826 12,1 47,11 597 80,6 152 2,81 43,0 66,7 96,1 2,60 4,82
UPN 350 60,6 12840 734 918 12,9 50,84 570 75,0 143 2,72 40,7 61,2 114 2,40 4,45
UPN 380 63,1 15760 829 1014 14,0 53,23 615 78,7 148 2,77 40,3 59,1 146 2,38 4,58
UPN 400 71,8 20350 1020 1240 14,9 58,55 846 102 190 3,04 44,0 81,6 221 2,65 5,11

Sınıflandırma Standartları
  ENV 1993-1-1 EN 10025-2: 2004 EN 10025-4: 2004 EN 10225:2001
  Yalın Eğilme (y-y) Yalın Sıkışma
  S235 S355 S235 S355
U 40 x 20* 1 1 1 1 0
U 50 x 25* 1 1 1 1 0
U 60 x 30* 1 1 1 1 0
U 65 x 42* 1 1 1 1 0
UPN 80* 1 1 1 1 0
UPN 100* 1 1 1 1 0 0 0
UPN 120 1 1 1 1 0 0 0
UPN 140 1 1 1 1 0 0 0
UPN 160 1 1 1 1 0 0 0
UPN 180 1 1 1 1 0 0 0
UPN 200 1 1 1 1 0 0 0
UPN 220 1 1 1 1 0 0 0
UPN 240 1 1 1 1 0 0 0
UPN 260 1 1 1 1 0 0 0
UPN 280 1 1 1 1 0 0 0
UPN 300 1 1 1 1 0 0 0
UPN 320* 1 1 1 1 0
UPN 350 1 1 1 1 0 0 0
UPN 380* 1 1 1 1 0
UPN 400* 1 1 1 1 0
