HLAvrupa HL profil kirişlerin ölçüleri ve özellikleri

Avrupa Ekstra Geniş Flanşlı HL Kirişler

Boyutlar:
ASTM A 6/A 6M - 07)

Tolerans Değerleri:
ASTM A 6/A 6M - 07

Yüzey Durumu:
EN 10163-3: 2004 standartına göre sınıfı C, alt sınıfı 1

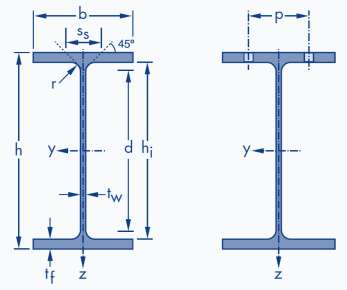

HL Profil Ağırlıkları ve Ölçüleri
İsim Ağırlık Boyutlar   Detaylar Yüzey
  G
kg/m
h
mm
b
mm
tw
mm
tf
mm
r
mm
A
mm2x102
hi
mm
d
mm
Ø pmin
mm
pmax
mm
AL
m2/m
AG
m2/t
HL 920 X 342* 342 912 418 19,3 32,0 24 436,1 848,0 800,0 M 27 126 312 3,416 9,978
HL 920 X 365* 365 916 419 20,3 34,3 24 464,4 847,4 799,4 M 27 128 314 3,426 9,398
HL 920 X 387* 387 921 420 21,3 36,6 24 493,0 847,8 799,8 M 27 128 314 3,438 8,885
HL 920 X 417* 417 928 422 22,5 39,9 24 532,5 848,2 800,2 M 27 130 316 3,458 8,271
HL 920 X 446* 446 933 423 24,0 42,7 24 569,6 847,6 799,6 M 27 130 318 3,469 7,758
HL 920 X 488* 488 942 422 25,9 47,0 24 621,3 848,0 800,0 M 27 132 316 3,479 7,134
HL 920 X 534* 534 950 425 28,4 51,1 24 680,1 847,8 799,8 M 27 136 320 3,502 6,560
HL 920 X 585* 585 960 427 31,0 55,9 24 745,3 848,2 800,2 M 27 138 322 3,525 6,025
HL 920 X 653* 653 972 431 34,5 62,0 24 831,9 848,0 800,0 M 27 144 320 3,558 5,448
HL 920 X 784* 784 996 437 40,9 73,9 24 997,7 848,2 800,2 M 27 152 326 3,617 4,618
HL 920 X 967* 967 1028 446 50,0 89,9 24 1231 848,2 800,2 M 27 160 334 3,699 3,828
HL 920 X 344 344 927 418 19,3 32,0 19 437,2 863,0 825,0 M 27 126 312 3,455 10,07
HL 920 X 368 368 931 419 20,3 34,3 19 465,6 862,4 824,4 M 27 128 314 3,465 9,480
HL 920 X 390 390 936 420 21,3 36,6 19 494,3 862,8 824,8 M 27 128 314 3,477 8,960
HL 920 X 420 420 943 422 22,5 39,9 19 534,1 863,2 825,2 M 27 130 316 3,496 8,340
HL 920 X 449 449 948 423 24,0 42,7 19 571,4 862,6 824,6 M 27 130 318 3,507 7,820
HL 920 X 491 491 957 422 25,9 47,0 19 623,3 863,0 825,0 M 27 132 316 3,518 7,189
HL 920 X 537 537 965 425 28,4 51,1 19 682,5 862,8 824,8 M 27 136 320 3,541 6,609
HL 920 X 588 588 975 427 31,0 55,9 19 748,1 863,2 825,2 M 27 138 322 3,563 6,068
HL 920 X 656 656 987 431 34,5 62,0 19 835,3 863,0 825,0 M 27 144 320 3,596 5,485
HL 920 X 725 725 999 434 38,1 68,1 19 922,9 862,8 824,8 M 27 148 323 3,625 5,004
HL 920 X 787 787 1011 437 40,9 73,9 19 1002 863,2 825,2 M 27 152 326 3,656 4,647
HL 920 X 970 970 1043 446 50,0 89,9 19 1237 863,2 825,2 M 27 160 334 3,737 3,850

HL 1000 AA 296 982 400 16,5 27,1 30 377,6 928,0 868,0 M 27 134 294 3,479 11,74
HL 1000 A 321 990 400 16,5 31,0 30 408,8 928,0 868,0 M 27 134 294 3,495 10,89
HL 1000 B 371 1000 400 19,0 36,1 30 472,8 928,0 868,0 M 27 136 294 3,510 9,458
HL 1000 M 412 1008 402 21,1 40,0 30 525,1 928,0 868,0 M 27 140 296 3,530 8,564
HL 1000 X 443 443 1012 402 23,6 41,9 30 563,7 928,2 868,2 M 27 142 296 3,533 7,985
HL 1000 X 483 483 1020 404 25,4 46,0 30 615,1 928,0 868,0 M 27 144 298 3,554 7,360
HL 1000 X 539 539 1030 407 28,4 51,1 30 687,2 927,8 867,8 M 27 146 302 3,580 6,636
HL 1000 X 554 554 1032 408 29,5 52,0 30 705,8 928,0 868,0 M 27 150 296 3,585 6,471
HL 1000 X 591 591 1040 409 31,0 55,9 30 752,7 928,2 868,2 M 27 148 304 3,602 6,097
HL 1000 X 642 642 1048 412 34,0 60,0 30 817,6 928,0 868,0 M 27 154 300 3,624 5,647
HL 1000 X 748 748 1068 417 39,0 70,0 30 953,4 928,0 868,0 M 27 160 304 3,674 4,909
HL 1000 X 883 883 1092 424 45,5 82,0 30 1125 928,0 868,0 M 27 166 312 3,737 4,231

HL 1100 A 343 1090 400 18,0 31,0 20 436,5 1028 988,0 M 27 116 294 3,710 10,83
HL 1100 B 390 1100 400 20,0 36,0 20 497,0 1028 988,0 M 27 118 294 3,726 9,549
HL 1100 M 433 1108 402 22,0 40,0 20 551,2 1028 988,0 M 27 120 296 3,746 8,657
HL 1100 R 499 1118 405 26,0 45,0 20 635,2 1028 988,0 M 27 124 300 3,770 7,560
HL Profillerin Teknik Özellikleri
İsim Güçlü Eksen y-y Zayıf Eksen z-z
  Iy
mm4
(x103)
Wel.y
mm3
(x103)
Wpl.y*
mm3
(x103)
iy
mm
(x10)
Avz
mm2
(x102)
Iz
mm4
(x103)
Wel.z
mm3
(x103)
Wpl.z*
mm3
(x103)
iz
mm
(x10)
Ss
mm
It
mm4
(x104)
Iw
mm6
(x109)
HL 920 X 342 624900 13700 15450 37,85 190,1 39010 1867 2882 9,46 111,4 1193 75410
HL 920 X 365 670500 14640 16520 38,00 200,4 42120 2011 3106 9,52 117,0 1446 81730
HL 920 X 387 718300 15600 17630 38,17 210,9 45280 2156 3332 9,58 122,6 1734 88370
HL 920 X 417 787600 16970 19210 38,46 223,9 50070 2373 3668 9,70 130,4 2200 98540
HL 920 X 446 846800 18150 20600 38,56 239,1 53980 2552 3951 9,73 137,5 2685 106700
HL 920 X 488 935400 19860 22610 38,80 259,3 59010 2797 4336 9,75 148,0 3514 117900
HL 920 X 534 1031000 21710 24830 38,94 284,8 65560 3085 4796 9,82 158,7 4542 132100
HL 920 X 585 1143000 23810 27360 39,16 312,0 72770 3408 5310 9,88 170,9 5932 148200
HL 920 X 653 1292000 26590 30730 39,41 348,7 83050 3854 6022 9,99 186,6 8124 171300
HL 920 X 784 1593000 31980 37340 39,95 417,6 103300 4728 7424 10,18 216,8 13730 218500
HL 920 X 967 2033000 39540 46810 40,64 517,1 133900 6003 9486 10,43 257,9 24930 292400
HL 920 X 344 645000 13920 15700 38,41 188,0 39010 1867 2880 9,45 105,6 1159 78120
HL 920 X 368 692200 14870 16790 38,56 198,2 42120 2010 3104 9,51 111,2 1408 84670
HL 920 X 390 741700 15850 17920 38,74 208,6 45270 2156 3331 9,57 116,8 1691 91550
HL 920 X 420 813300 17250 19530 39,02 221,5 50070 2373 3667 9,68 124,6 2151 102100
HL 920 X 449 874700 18450 20950 39,13 236,6 53970 2552 3949 9,72 131,7 2627 110600
HL 920 X 491 966300 20200 23000 39,37 256,6 59000 2796 4335 9,73 142,2 3441 122200
HL 920 X 537 1066000 22080 25270 39,51 282,1 65550 3085 4795 9,80 152,9 4447 136900
HL 920 X 588 1181000 24230 27840 39,74 309,3 72760 3408 5310 9,86 165,1 5860 153200
HL 920 X 656 1335000 27060 31270 39,98 345,8 83040 3853 6022 9,97 180,8 7950 177600
HL 920 X 725 1492000 29880 34740 40,21 383,6 93200 4295 6734 10,05 196,6 10570 201900
HL 920 X 787 1646000 32560 38010 40,53 414,5 103300 4728 7425 10,15 211,0 13430 226800
HL 920 X 970 2100000 40270 47660 41,21 513,8 133900 6002 9490 10,40 252,1 24320 304000

HL 1000 AA 620300 12630 14260 40,53 181,5 28960 1448 2243 8,76 105,8 762,6 65900
HL 1000 A 696400 14070 15800 41,27 184,6 33120 1656 2555 9,00 113,6 1021 76030
HL 1000 B 813700 16270 18360 41,49 212,5 38580 1929 2984 9,03 126,3 1575 89440
HL 1000 M 910500 18070 20460 41,64 236,0 43400 2160 3349 9,09 136,2 2134 101500
HL 1000 X 443 966500 19100 21780 41,41 261,8 45500 2264 3529 8,98 142,5 2545 106700
HL 1000 X 483 1067000 20930 23920 41,66 282,7 50710 2510 3919 9,08 152,5 3311 119900
HL 1000 X 539 1203000 23350 26820 41,83 316,4 57630 2832 4436 9,16 165,7 4546 137600
HL 1000 x 554 1232000 23880 27500 41,79 328,0 59100 2897 4547 9,15 168,6 4860 141300
HL 1000 x 591 1331000 25600 29530 42,05 346,3 64010 3130 4916 9,22 177,9 5927 154300
HL 1000 x 642 1451000 27680 32100 42,12 379,6 70280 3412 5379 9,27 189,1 7440 170700
HL 1000 x 748 1732000 32430 37880 42,62 438,9 85110 4082 6459 9,45 214,1 11670 210600
HL 1000 x 883 2096000 38390 45260 43,16 516,5 105000 4952 7874 9,66 244,6 18750 265700

HL 1100 A 867400 15920 18060 44,58 206,5 33120 1656 2568 8,71 103,4 1037 92710
HL 1100 B 1005000 18280 20780 44,98 230,6 38480 1924 2988 8,80 115,4 1564 108700
HL 1100 M 1126000 20320 23160 45,19 254,4 43410 2160 3362 8,87 125,4 2130 123500
HL 1100 R 1294000 23150 26600 45,14 300,4 49980 2468 3870 8,87 139,4 3135 143400
* Wpl: Plastic tasarım için, kalıp gerekli dönme kapatisesine bağlı olarak sınıf 1 veya 2 olmalıdır.
Sınıflandırma Standartları

ENV 1993-1-1:2005
EN 10025-2: 2004 EN 10025-4: 2004 EN 10225:2001
  Yalın Eğilme (y-y) Yalın Sıkışma
  S235 S355 S460 S235 S355 S460
HL 920 X 342 1 1 1 3 4 4 HI HI
HL 920 X 365 1 1 1 3 4 4 HI HI
HL 920 X 387 1 1 1 2 4 4 HI HI
HL 920 X 417 1 1 1 2 4 4 HI HI
HL 920 X 446 1 1 1 2 3 4 HI
HL 920 X 488 1 1 1 1 2 4 HI
HL 920 X 534 1 1 1 1 2 3 HI
HL 920 X 585 1 1 1 1 1 2 HI
HL 920 X 653 1 1 1 1 1 1 HI
HL 920 X 784 1 1 - 1 1 -
HL 920 X 967 1 1 - 1 1 -
HL 920 X 344 1 1 1 4 4 4 HI HI
HL 920 X 368 1 1 1 3 4 4 HI HI
HL 920 X 390 1 1 1 3 4 4 HI HI
HL 920 X 420 1 1 1 2 4 4 HI HI
HL 920 X 449 1 1 1 2 4 4 HI
HL 920 X 491 1 1 1 1 3 4 HI
HL 920 X 537 1 1 1 1 2 3 HI
HL 920 X 588 1 1 1 1 1 2 HI
HL 920 X 656 1 1 1 1 1 2 HI
HL 920 X 725 1 1 1 1 1 1 HI
HL 920 X 787 1 1 1 1 1 1 HI
HL 920 X 970 1 1 1 1 1 1 HI

HL 1000 AA 1 1 2 4 4 4 HI HI
HL 1000 A 1 1 2 4 4 4 HI HI
HL 1000 B 1 1 1 4 4 4 HI HI
HL 1000 M 1 1 1 3 4 4 HI HI
HL 1000 x 443 1 1 1 2 4 4 HI
HL 1000 x 483 1 1 1 2 4 4 HI
HL 1000 x 539 1 1 1 1 2 4 HI
HL 1000 x 554 1 1 1 1 2 3 HI
HL 1000 x 591 1 1 1 1 2 3 HI
HL 1000 x 642 1 1 1 1 1 2 HI
HL 1000 x 748 1 1 1 1 1 1 HI
HL 1000 x 883 1 1 - 1 1 -

HL 1100 A 1 1 2 4 4 4 HI HI
HL 1100 B 1 1 1 4 4 4 HI HI
HL 1100 M 1 1 1 4 4 4 HI HI
HL 1100 R 1 1 1 2 4 4 HI
HI = HISTAR©
