Boyutlar:
AM standatlarında
Tolerans Değerleri:
EN 10279: 2000
Yüzey Durumu:
EN 10163-3: 2004 standartına göre sınıfı C, alt sınıfı 1

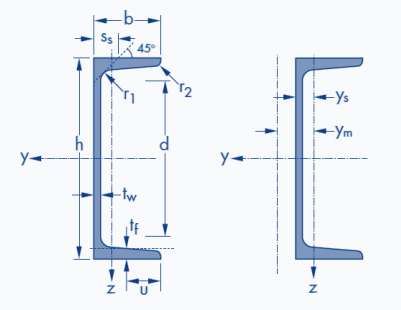

| İsim | Ağırlık | Boyutlar | Yüzey | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| G kg/m |
h mm |
b mm |
tw mm |
tf mm |
r1 mm |
r2 mm |
d mm |
A mm2x102 |
AL m2/m |
AG m2/t |
|
| U 40 x 20 x 4 | 2,65 | 40 | 20 | 4,0 | 5,5 | 5,0 | 2,5 | 18,8 | 3,38 | 0,149 | 56,17 |
| U 40 x 20 x 5 | 2,87 | 40 | 20 | 5,0 | 5,5 | 5,0 | 2,5 | 19,0 | 3,66 | 0,142 | 51,20 |
| U 50 x 25 x 5 | 3,86 | 50 | 25 | 5,0 | 6,0 | 6,0 | 3,0 | 25,7 | 4,92 | 0,181 | 48,22 |
| U 60 x 30 x 6 | 5,07 | 60 | 30 | 6,0 | 6,0 | 6,0 | 3,0 | 35,5 | 6,46 | 0,215 | 44,06 |
| U 65 x 42 x 5.5 | 7,09 | 65 | 42 | 5,5 | 7,5 | 7,5 | 4,0 | 33,7 | 9,03 | 0,273 | 39,57 |
| EN 10025-2: 2004 | EN 10025-4: 2004 | EN 10225:2001 | |||||
|---|---|---|---|---|---|---|---|
| Yalın Eğilme (y-y) | Yalın Sıkışma | ||||||
| S235 | S355 | S235 | S355 | ||||
| U 40 x 20 x 4 | 1 | 1 | 1 | 1 | ? | ||
| U 40 x 20 x 5 | 1 | 1 | 1 | 1 | ? | ||
| U 50 x 25 x 5 | 1 | 1 | 1 | 1 | ? | ||
| U 60 x 30 x 6 | 1 | 1 | 1 | 1 | ? | ||
| U 65 x 42 x 5.5 | 1 | 1 | 1 | 1 | ? | ||
