T KirişAvrupa T çelik kirişlerin ölçüleri ve özellikleri

Eşit Flanşlı T Çelik Kirişler

Boyutlar:
EN 10055: 1995

Tolerans Değerleri:
EN 10055: 1995

Yüzey Durumu:
EN 10163-3: 2004 standartına göre sınıfı C, alt sınıfı 1.

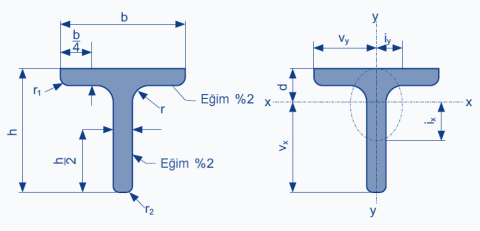

T Kirişlerin Ağırlıkları ve Ölçüleri
İsim Ağırlık Boyutlar
  G
kg/m
h
mm
b
mm
s=t
mm
r
mm
r1
mm
r2
mm
A
mm2x102
T 30 1,77 30 30 4 4 2 1 2,26
T 35 2,33 35 35 4,5 4,5 2,5 1 2,97
T 40 2,96 40 40 5 5 2,5 1 3,77
T 50 4,44 50 50 6 6 3 2 5,66
T 60 6,23 60 60 7 7 3,5 2 7,94
T 70 8,32 70 70 8 8 4 2 10,6
T 80 10,7 80 80 9 9 4,5 2 13,6

T Kirişlerin Statik Değerleri
İsim x-x Ekseni Konumu Statik Değerler
  d
mm x10
Ix
mm4x104
Ix/Vx
mm3x103
ix
mm x10
Iy
mm4x104
Iy/Vy
mm3x103
iy
mm x10
T 30 0,85 1,72 0,80 0,87 0,87 0,58 0,62
T 35 0,99 3,10 1,23 1,04 1,57 0,90 0,73
T 40 1,12 5,28 1,84 1,18 2,58 1,29 0,83
T 50 1,39 12,1 3,36 1,46 6,06 2,42 1,03
T 60 1,66 23,8 5,48 1,73 12,2 4,07 1,24
T 70 1,94 44,5 8,79 2,05 22,1 6,32 1,44
T 80 2,22 73,7 12,8 2,33 37,0 9,25 1,65

Sınıflandırma Standartları
İsim Ağırlık EN 1993-1-1: 2005
Yalın Sıkıştırma
EN 10025-2: 2004
  G (kg/m) S235 S355
T 30 1,77 1 1
T 35 2,33 1 1
T 40 2,96 1 1
T 50 4,44 1 1
T 60 6,23 1 1
T 70 8,32 1 1
T 80 10,7 1 1
